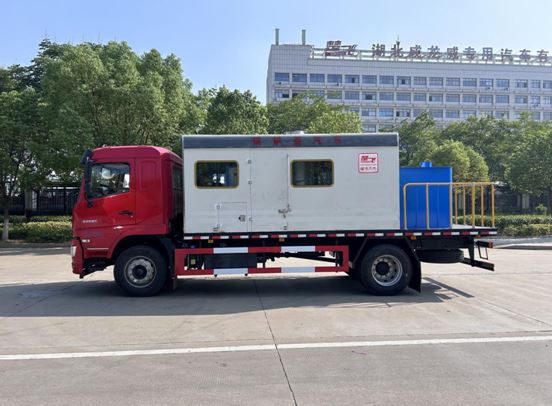

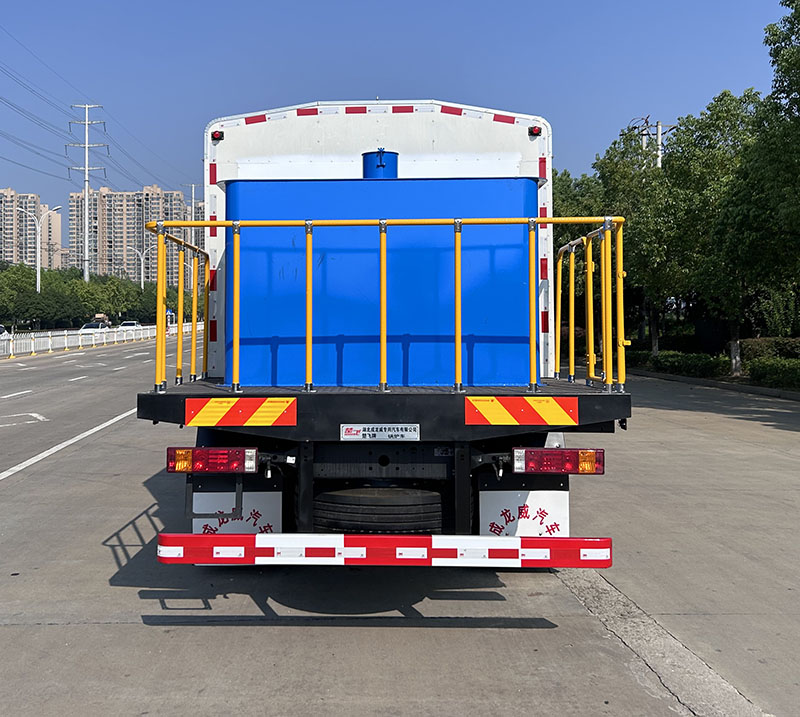

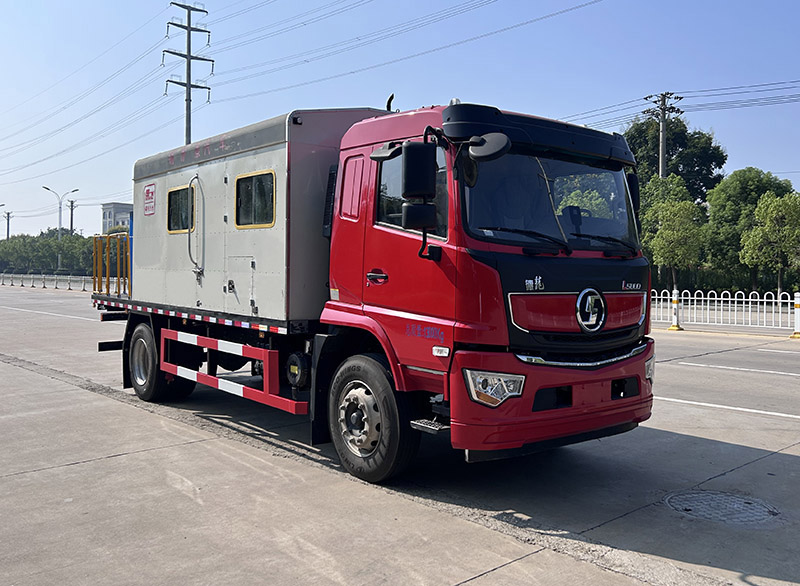

成龍威牌：陜汽德龍L5000鍋爐車 濰柴240馬力

整車公告型號：CLQ5130TGL6SX型鍋爐車

底盤型號：SX1189LA1Q1-V??

外形尺寸：8400×2500×3350

軸距：5000mm

整備質量：12870kg

主要用途：該車為油田專用作業車,主要專用裝置為鍋爐,主要用于油田油管等管線進行清蠟作業;

底盤配置：SX11898K501載貨車二類霓光紅/WP4.6N0240E62//L5000駛室不帶導流罩//國產離合器/鼓式前軸/鼓式驅動橋-4.333/普通空濾器/鋁水箱/普通排氣/少片簧前懸架/少片簧后懸架/275/80R22.5//國產轉向機/多功能方向盤/870x220(單6)/400鋁合金油箱/天行健智雅版/免維護蓄電池/電控自動恒溫空調/電動翻轉/兩級上車踏板/公路用車保險杠/S08M0-鋁殼/左前牽引銷//電動搖窗機/中控鎖(帶遙控器)空氣主座椅/單臥鋪/普通后視鏡/鹵素大燈/L5000/菁英版農副及冷鏈運輸/ABS

鍋爐有“中華人民共和國特種設備（鍋爐）生產許可證”（級別：A級；編號：TS2162007-2026），有相應的鍋爐制造質保體系控制，每臺產品均接受國家相關安全管理部門監造，由蘭州通用機械制造有限公司生產。

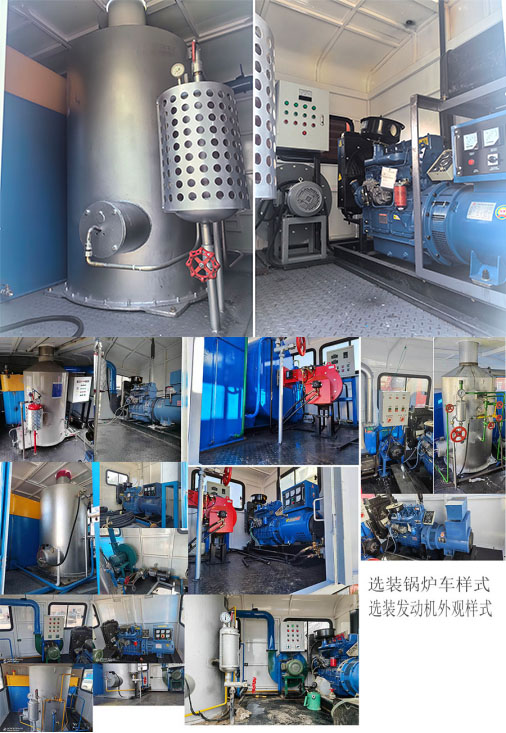

型式：立式直流鍋爐（整體盤管）

整體多層立式螺旋圓盤管，空氣由上向下經鍋爐煙道壁、內外壁環形空間被預熱，運行至鍋爐下部與噴油嘴延切線方向噴出的霧化油混合被高壓放電火花點著，螺旋狀燃燒加熱盤管中水，直至變成飽和蒸汽。安裝更換方便簡單、熱效率高、升溫排水快、安全可靠、節能等特點。

額定蒸發量：1000kg/h

出口壓力：5.0MPa

出口溫度：270℃

進口溫度：5℃

3.柴油發電機組

柴油機型號：濰坊K4100D

發電機型號：STC-30

額定功率：30kw（50 Hz）

輸出電壓：230～400V/50Hz

4.燃燒機

型號：自制

燃油消耗量：～36 kg/h

4.水泵

型式：立式BZ0720A柱塞泵

額定壓力：7 MPa

額定排量：1 m3/h

額定轉速：800r/min

額定功率：3KW

電機型號：YB2-132M-6；功率：3KW；轉速：1450 r/min

5.控制系統

型號：YLZN－QX 控制柜

由使用操作人員根據工作情況選擇控制方式。

①水箱容量：5500L

②鍋爐燃油箱容量：800L

③底盤柴油箱容量：200L

④配置強磁水處理裝置。

⑤車棚：雙層車棚；上部開天窗，便于鍋爐維修，發動機水箱處開側門。

6.其它要求

①將蒸汽排出管出口兩處，放置在車尾部和側面，并帶傾斜角度，利于放水。

②將水泵排口與鍋爐聯接處加裝放水閥，便于冬季放水。

③鍋爐控制線路布置保護整潔，便于人員在車臺上行走。

④盤管采取保溫措施。

⑤鍋爐軟管線10米。軟管蒸汽出口配備消防栓噴射槍并安裝安全把手。

⑥上裝鍋爐棚內部做好密封性，防止冬天車棚內竄入冷空氣。

三、隨機備附件

1、隨車器材：序號 名稱 數量

1 滅火器（8磅） 2個

2 撬棍 1個

3 警示牌 1個

4 點火鑰匙 2個

5 油箱鑰匙 2個
